苹果Lightning母座老化测试放电负载板,OPSUN-002E
一、概述
OPSUN-002E Lightning老化加载测试工具是由软硬件组成的系统老化测试工具，可作为Lightning接口数据线、充电器、车充、墙充、移动电源、移动电源背夹、无线充电背夹......等老化加载测试。
二、特点
1、操作方便，无需单独供电
2、工作稳定，可靠性高
三、应用范围
1、Lightning接口数据线
2、Lightning接口充电器
3、Lightning接口车充
4、Lightning接口墙充
5、Lightning接口移动电源
6、Lightning接口移动电源背夹
7、Lightning接口无线充电背夹
四、Lightning接口支持
1、iPhone5、iPhone5S、iPhone5C、iPhone6、iPhone6 Plus、iPhone6S、iPhone6S Plus 、iPhone SE等Lightning配件。
2、iPad4、iPad Air、iPad Air2、iPad Air3、iPad Pro、iPad mini、iPad mini2、iPad mini3、iPad mini4等Lightning配件。
3、iPod touch 5、iPod touch 6、iPod nano7等Lightning配件。
五、iOS支持
1、iOS6
2、iOS7
3、iOS8
4、iOS9
5、iOS9后续版本
六、负载电流
购买之前，请告知产品老化需要多大负载电流，我司有0.5A，1.0A，2.0A，2.5A四种规格，可由客户定制选择。
1、老化负载电流0.5A：负载电阻10欧。
2、老化负载电流1A：负载电阻5欧。
3、老化负载电流2A：负载电阻2.5欧。
4、老化负载电流2.5A：负载电阻2欧。
七、使用方法
1、被测产品进入工作状态。
2、被测产品Lightning 8Pin公头插入老化测试工具的Lightning 8Pin母座。
3、2秒钟后，老化测试工具LED点亮，表示被测产品跟老化测试工具握手通信成功，开始带负载老化测试。
4、加载老化的时间由客户自己决定。
八、扩展功能
1、电子负载仪带载：拆除老化测试工具上面白色的负载电阻， “OUT+”，“OUT-”连接电子负载仪。
2、如果需要测试D+、D-电压，可以在“D+”、“D-”对GND接电压表或万用表测试D+、D-电压。
九、注意事项
1、负载电阻（白色长方形形状）为高温元件，不要接触塑胶外壳和线材，以免烫坏。
2、负载电阻（白色长方形形状）为高温元件，请勿用手触摸，小心烫手。

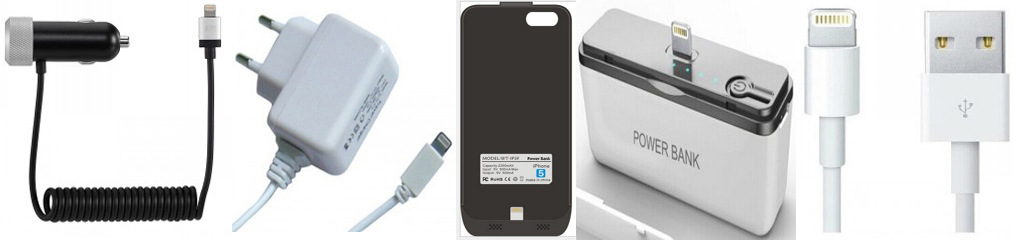

十、产品应用
十一、产品图片
