描述
221045A01是为产品XL4013制作的演示板，用于DC8V~36V输入，输出电压5V，输出电流4A的降压恒压应用演示，更高 转换效率可以达到93%。
XL4013是开关降压型DC-DC转换芯片；固定开关频率180KHz，可减小外部元器件尺寸，方便EMC设计。芯片具有出色的线性调整率与负载调整率，输出电压支持1.25V~32V间任意调节。芯片内部集成过流保护、过温保护、短路保护等可靠性模块。
XL4013为标准TO252-5L封装，集成度高，外围器件少，应用灵活。

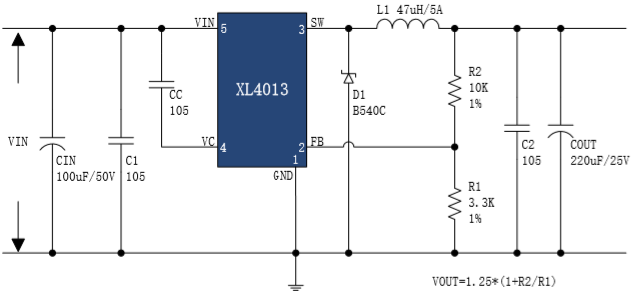

DEMO 原理图

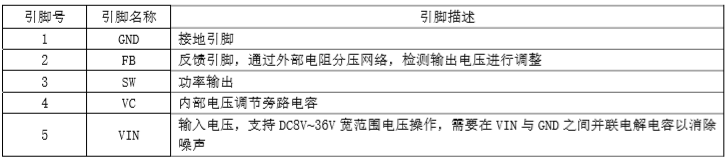

引脚介绍

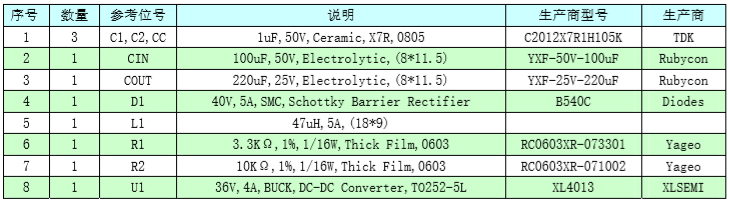

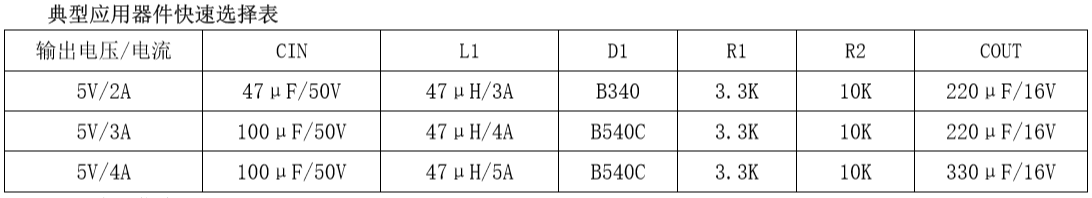

物料清单

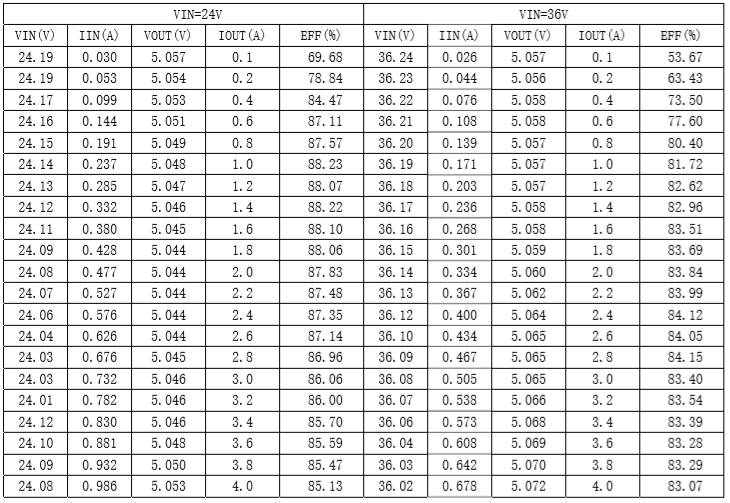

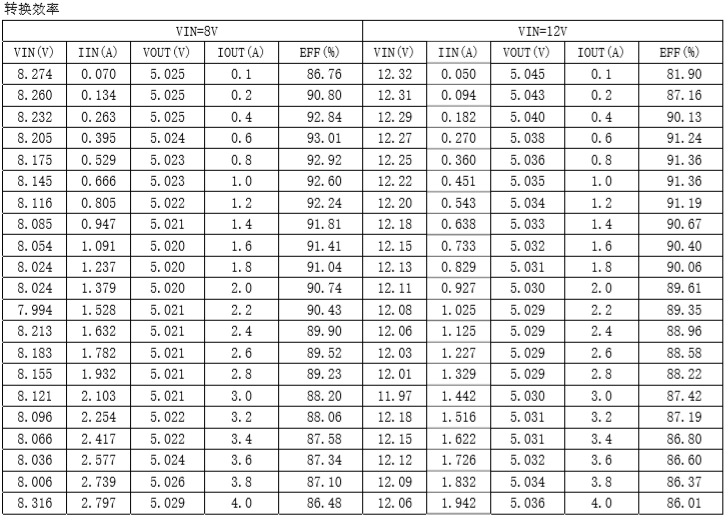

性能数据

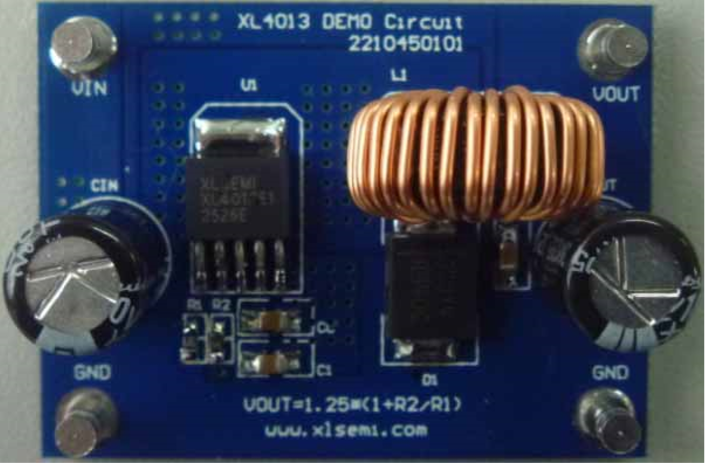

DEMO 实物图

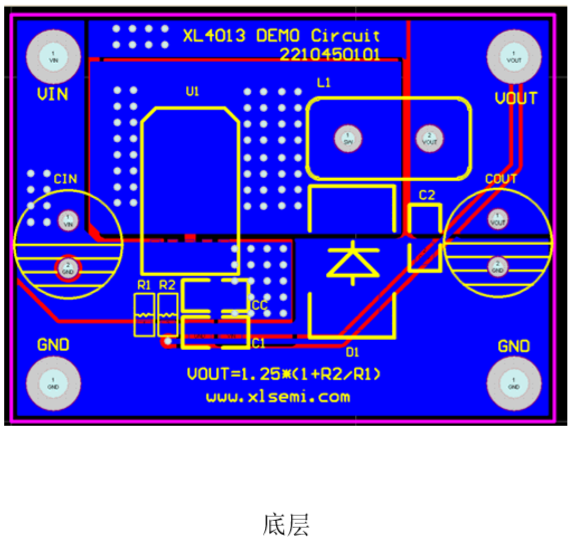

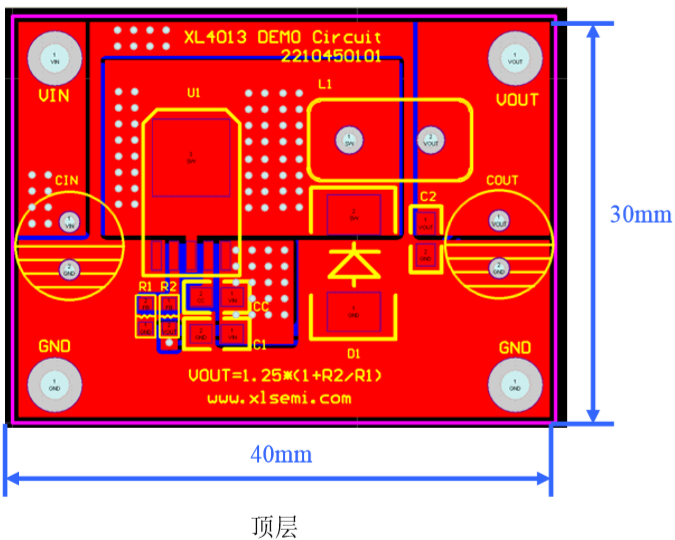

PCB 布局
应用信息
输入电容选择
在连续模式中，转换器的输入电流是一组占空比约为VOUT/VIN的方波。为了防止大的瞬态电压，必须采用针对更大 RMS电流要求而选择低ESR(等效串联电阻)输入电容器。对于大多数的应用，1个10uF的输入电容器就足够了, 它的放置位置尽可能靠近XL4013的位置上。更大 RMS电容器电流由下式给出：
其中，更大 平均输出电流IMAX等于峰值电流与1/2峰值纹波电流之差，即IMAX=ILIM-△IL/2。在未使用陶瓷电容器时，还建议在输入电容上增加一个0.1uF至1uF的陶瓷电容器以进行高频去耦。
输出电容选择
在输出端应选择低ESR电容以减小输出纹波电压，一般来说，一旦电容ESR得到满足，电容就足以满足需求。任何电容器的ESR 同其自身容量将为系统产生一个零点，ESR值越大，零点位于的频率段越低，而陶瓷电容的零点处于一个较高的频率上，通常可以忽略，是一种上佳的选择，但与电解电容相比，大容量、高耐压陶瓷电容会体积较大， 成本较高，因此使用0.1uF至1uF的陶瓷电容与低ESR电解电容结合使用是不错的选择。
输出电压纹波由下式决定：
式中的 F：开关频率，COUT：输出电容，△IL：电感器中的纹波电流。
电感选择
虽然电感器并不影响工作频率，但电感值却对纹波电流有着直接的影响，电感纹波电流△IL随着电感值的增加而减小，并随着VIN和VOUT的升高而增加。用于设定纹波电流的一个合理起始点为△IL =0.3*ILIM，其中ILIM为峰值开关电流限值。为了保证纹波电流处于一个规定的更大 值以下，应按下式来选择电感值：
续流二极管
续流二极管建议使用肖特基二极管，比如B540C。它的额定值为平均正向电流5A和反向电压40V。4A 电流下典型正向电压为0.55V。该二极管仅在开关关断期间有电流流过。峰值反向电压等于稳压器的输入电压。在正常工作时平均正向电流可计算如下：
PCB 布局指南
1. VIN、GND、SW、VOUT等功率线，粗、短、直；
2. FB走线远离电感与肖特基等开关信号地方，建议使用地线包围；
3. 输入电容靠近芯片VIN与GND引脚。
