一：XL1513典型应用测试：

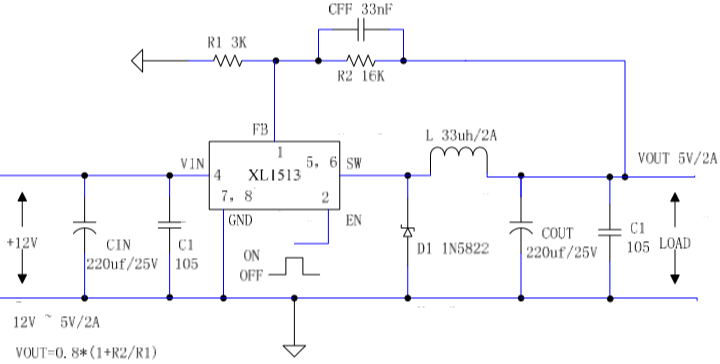

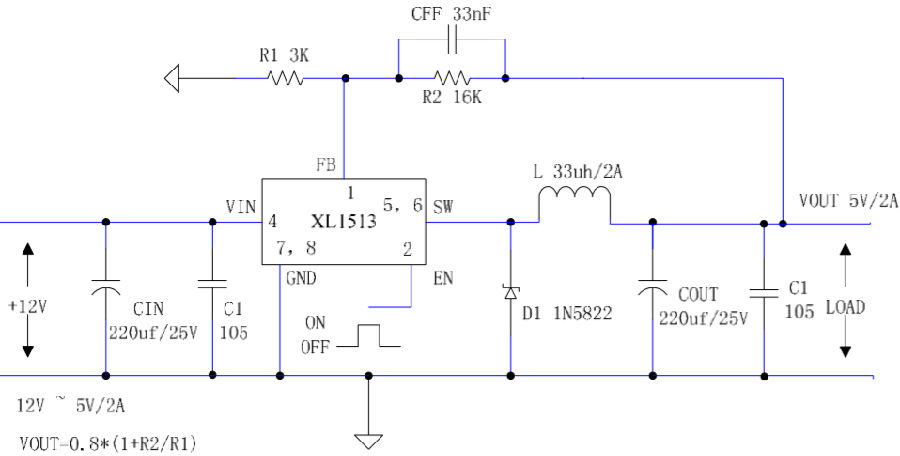

1． XL1513 12V转5V（负载0.2A—2A）应用电路图：

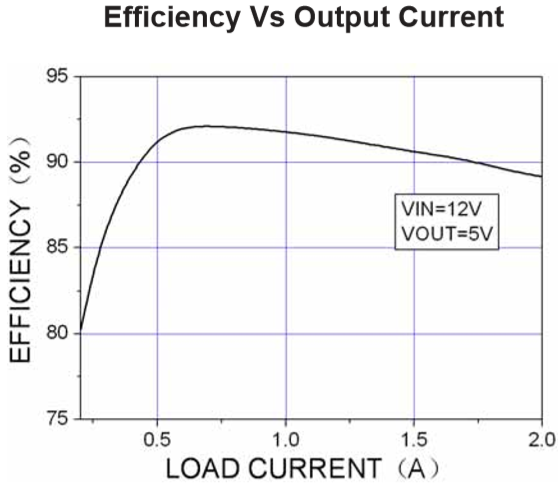

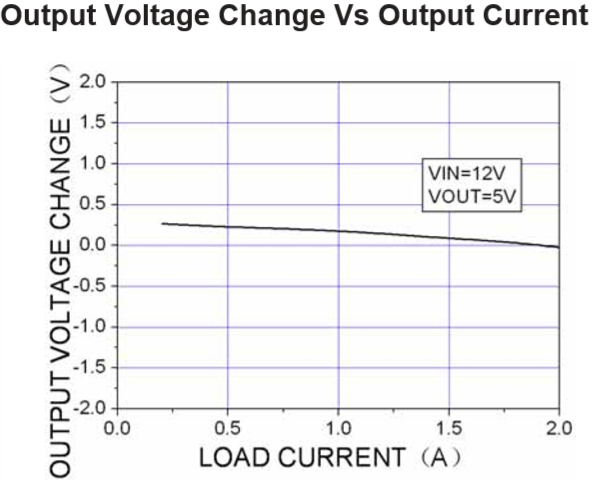

2. XL1513 12V转5V（负载0.2A—2A）效率图和输出电压变化曲线：

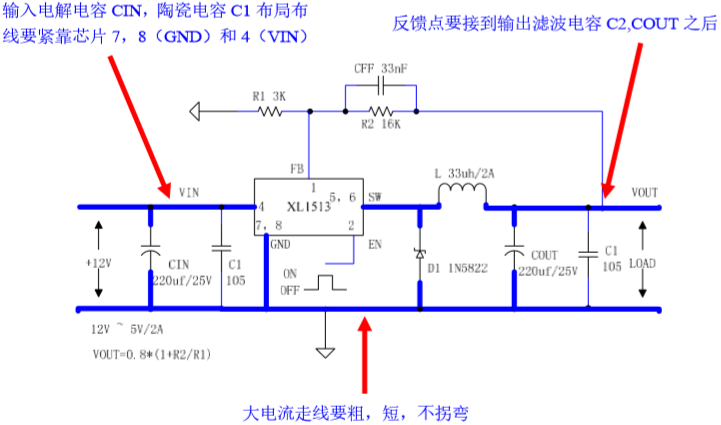

二：XL1513 PCB板布局建议：
（1）流大电流的线要粗，短，不拐弯。
（2）7，8脚（GND），4脚（VIN）线要粗，短线，不拐弯，且输入电解电容CIN和105 C1陶瓷电容紧挨第4脚（VIN）和7，8脚(GND)。（主要是为了减小输入电源布线寄生的电感，电阻产生的高压开关毛刺干扰）
（3）5，6脚（SW）输出线要粗，短线，不拐弯，电感和续流二极管要紧挨第5，6脚（SW）输出端。
（4）1脚（FB）走线要接到输出滤波电容C2,COUT之后, PCB布线远离 L1,D1,避免噪声干扰。

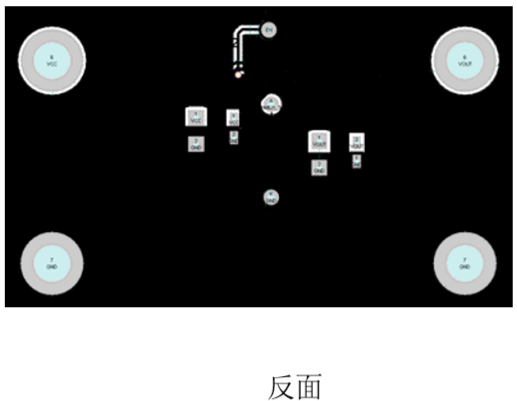

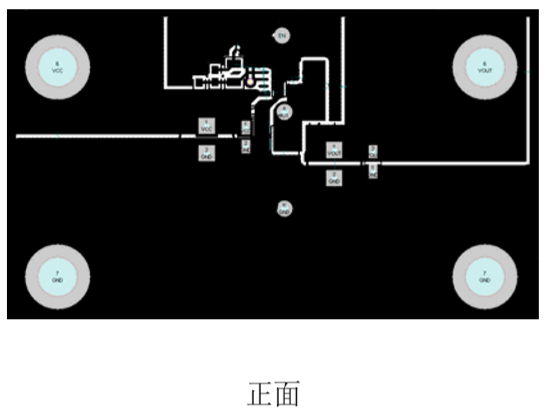

XL1513 PCB图：
三：XL1513温度测试数据

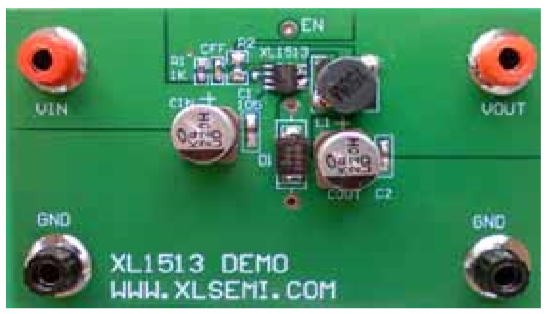

1：XL1513电路图和PCB版图。

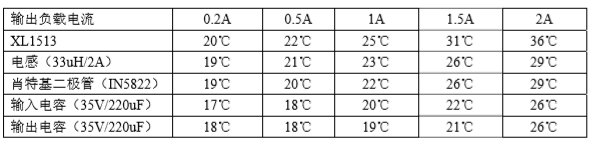

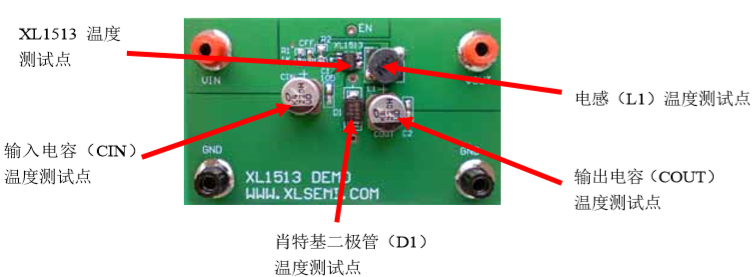

2：XL1513 DEMO板工作时（12V转5V）各元件温度，自然通风，室温：16℃。
