描述
122023A01是为产品XL6019制作的演示板，用于DC10~22V输入，输出24V，输出更大 1.3A的应用演示，更高 转换效率可以达到95%以上。
XL6019是开关升降压型DC-DC转换芯片；固定开关频率180KHz，可减小外部元器件尺寸。芯片具有出色的线性调整率与负载调整率，更大 输出电压支持可达60V。芯片内部集成过流保护、过温保护、SW 过压保护等可靠性模块。
XL6019为TO263-5L封装，采用标准外部元器件，应用灵活。

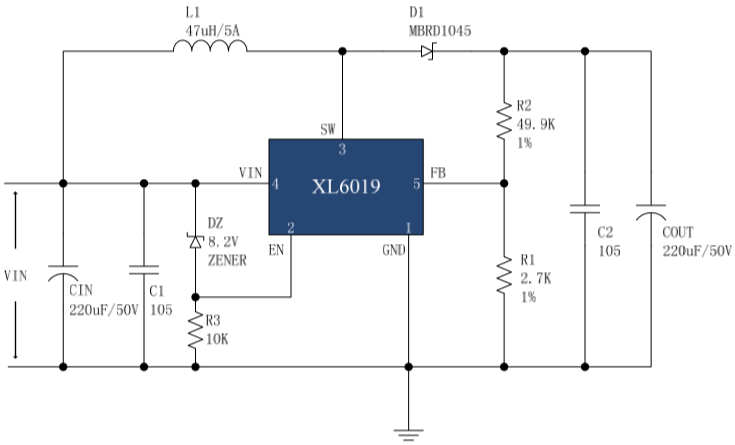

DEMO 原理图

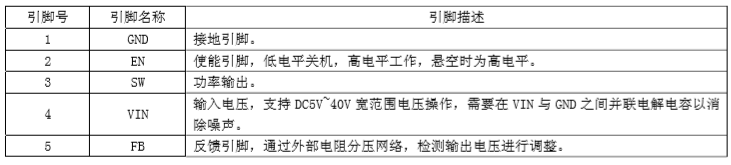

引脚介绍
物料清单

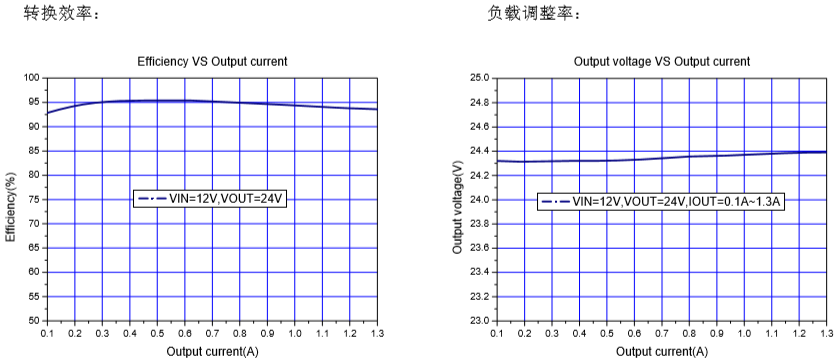

性能数据

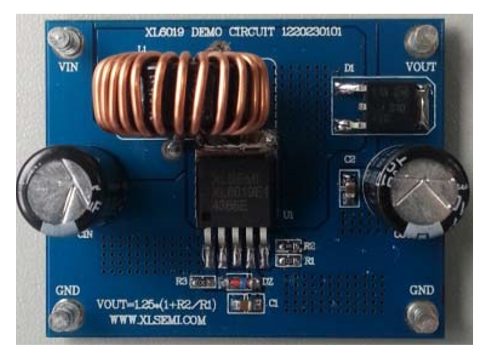

DEMO 实物图

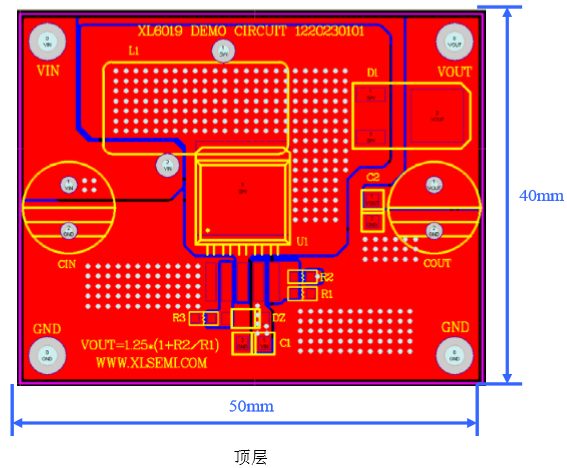

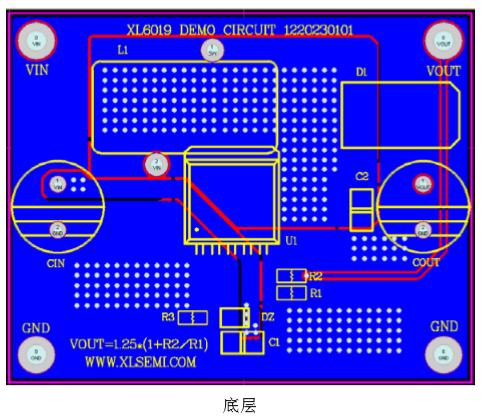

PCB 布局
PCB 布局指南
1. VIN、GND、SW、VOUT等功率线，粗、短、直；
2. FB走线远离电感与肖特基等开关信号地方，建议使用地线包围；
3. 输入电容靠近芯片VIN与GND引脚。
